L’arrivée de la fibre optique dans les foyers français a transformé les exigences en matière de connectivité réseau, mais elle a aussi révélé un problème récurrent : nombre de maisons anciennes disposent d’un câblage téléphonique PTT-298 qui n’a jamais été remplacé, laissant les propriétaires face à un dilemme entre un investissement coûteux en tirage de câbles neufs et l’exploitation du réseau existant. Moderniser son infrastructure réseau sans sacrifier performance ni budget constitue un enjeu majeur pour quiconque souhaite profiter pleinement de sa connexion haut débit sans refonte complète de l’installation électrique.
📊 Comprendre le câblage PTT-298 : une norme téléphonique adaptée à l’Ethernet moderne
Le PTT-298 possède quatre paires torsadées adaptées à la transmission de données à haut débit, tandis que le PTT-278 se caractérise par des paires faiblement ou non torsadées, limitant fortement la capacité de transmission et la protection contre les interférences électromagnétiques.
Le câble PTT-298 représente une solution de câblage domestique datant de plusieurs décennies, conçue initialement pour les installations téléphoniques résidentielles et tertiaires. Contrairement aux idées reçues, ce câble comporte quatre paires torsadées, soit huit conducteurs au total, ce qui le rapproche structurellement des câbles Ethernet standard de catégorie 5e. Cette caractéristique technique ouvre des perspectives intéressantes pour qui souhaite transformer son réseau téléphonique existant en infrastructure de données performante.
La distinction fondamentale se situe entre deux variantes du standard PTT. Le PTT-298 avec paires torsadées permet théoriquement d’atteindre un débit de 1 Gigabit par seconde, tandis que le PTT-278 aux paires non ou très faiblement torsadées présente des limitations bien plus importantes. Cette différence n’est pas négligeable : elle détermine entièrement la viabilité d’une conversion vers l’Ethernet. Une inspection visuelle de votre câblage existant suffit généralement à identifier lequel vous possédez.
L’intérêt économique et pratique de cette conversion se comprend aisément. Plutôt que de procéder à un tirage complet de nouveaux câbles—opération coûteuse, chronophage et invasive pour la structure du bâtiment—il devient possible d’exploiter l’infrastructure existante. Cette approche rend accessible à la majorité des propriétaires une mise à niveau réseau qui aurait autrement exigé des travaux significatifs et des budgets conséquents.
🔍 Quelle est la différence entre PTT-298 et PTT-278 ?
La première différence observable concerne la torsion des paires de conducteurs. Le PTT-298, doté de paires correctement torsadées, minimise les interférences électromagnétiques et les diaphonies entre paires. Cette configuration préserve l’intégrité du signal sur des distances modérées, typiquement jusqu’à 20 à 50 mètres selon la qualité du blindage et la proximité d’autres sources électromagnétiques.
Le PTT-278, par contraste, présente des paires torsadées de façon très lâche ou même non torsadées. Cette conception convient parfaitement à la transmission de signaux analogiques téléphoniques, mais elle crée une susceptibilité accrue aux parasites et aux couplages capacitifs. Le résultat : des débits plafonnés autour de 10 à 100 Mbit/s, insuffisants pour exploiter une connexion fibre moderne.
Un test rapide permet de déterminer votre situation. Observez votre câblage au niveau du tableau de distribution ou des prises de raccordement : si les paires forment des spirales régulières et visibles, vous disposez probablement d’un PTT-298. Si le câble apparaît comme quatre conducteurs simplement regroupés sans véritable torsion, il s’agit d’un PTT-278, et la conversion vers l’Ethernet haut débit devient beaucoup moins prometteuse.
🔌 Décoder la norme de câblage RJ45 pour adapter le PTT-298
Pour adapter un câble PTT-298 à une prise RJ45, il faut respecter la correspondance des paires torsadées avec les broches du connecteur RJ45 selon la norme B, en veillant à ce que chaque extrémité suive la même norme pour garantir la continuité du signal.
L’adaptation d’un câblage PTT-298 vers une prise RJ45 fonctionnelle nécessite de respecter les normes de câblage Ethernet établies. Deux standards coexistent : la norme A et la norme B, cette dernière étant largement prédominante dans les installations résidentielles et professionnelles actuelles. Le point critique consiste à appliquer systématiquement la même norme de chaque côté de la liaison—une incohérence se traduirait par une absence complète de connexion.
Le connecteur RJ45 comporte huit contacts numérotés de 1 à 8, chacun destiné à accueillir un conducteur spécifique. La norme B établit l’ordre suivant : orange-blanc, orange, vert-blanc, bleu, bleu-blanc, vert, marron-blanc, marron. Cet ordre n’est pas arbitraire : il répond à des exigences de limitation de la diaphonie et d’optimisation des performances aux fréquences élevées utilisées par les technologies Ethernet modernes.
Pour convertir un câble PTT-298 vers cette norme, il faut établir une correspondance entre les couleurs du câble téléphonique et les positions du connecteur RJ45. Cette correspondance se base sur l’identification des paires de conducteurs dans le câble PTT. Bien que les couleurs téléphoniques et les couleurs Ethernet standard ne concordent pas exactement, un mappage cohérent et méticuleux permet de maintenir la continuité électrique et les propriétés de transmission des paires torsadées.
📋 Tableau de correspondance PTT-298 vers RJ45 norme B
| 🎨 Paire PTT-298 | 📍 Broches RJ45 (Norme B) | ⚡ Fonction |
|---|---|---|
| Blanc/Gris + Gris | Broches 1 & 2 | Paire de données 1 |
| Blanc + Noir | Broches 3 & 6 | Paire de données 2 |
| Blanc/Rouge + Rouge | Broches 4 & 5 | Paire de données 3 |
| Blanc/Vert + Vert | Broches 7 & 8 | Paire de données 4 |
Cette correspondance constitue le fondement de tout câblage réussi. Chaque paire du câble PTT-298 doit être identifiée avec précision, puis ses deux conducteurs insérés dans les broches correspondantes du connecteur RJ45. Toute erreur ou inversion compromet instantanément la transmission, entraînant soit une absence totale de lien, soit des débits drastiquement réduits.
🛠️ Installations pratique : câbler une prise murale RJ45
Le câblage d’une prise murale RJ45 avec un PTT-298 nécessite d’identifier les paires torsadées, de préparer et insérer les conducteurs dans les bonnes broches du connecteur RJ45, puis de tester la connexion avant de refermer et de fixer définitivement la prise.
La réalisation concrète du câblage exige une approche méthodique et quelques outils basiques. Pour cette opération, procurez-vous un tournevis cruciforme et une pince coupante avec bout pointu. Ces deux éléments suffisent amplement pour accéder au cœur des prises et des modules de connexion, ainsi que pour préparer proprement les conducteurs.
Commencez par retirer le cache de la prise murale RJ45, généralement maintenu par un système de clips ou de vis. Une fois accessible, dévissez les deux vis latérales qui maintiennent le boîtier de connexion interne. Cette étape révèle l’infrastructure de câblage : vous constaterez probablement que seule une fraction des huit conducteurs est actuellement connectée, typiquement une ou deux paires seulement, selon l’ancien usage téléphonique.
Avant d’insérer les fils, préparez le câble PTT-298 en retirant délicatement la gaine extérieure sur quelques centimètres, afin de disposer de longueur suffisante pour accéder aux bornes. Dénudez légèrement l’isolation de chaque conducteur—quelques millimètres suffisent. L’objectif consiste à obtenir une surface conductrice nue d’environ 5 à 8 millimètres pour chaque broche.
📝 Étapes détaillées du câblage d’une prise murale
- 🔓 Accéder à la prise : retirez le cache et dévissez les deux vis latérales pour exposer le connecteur RJ45 interne.
- 🧵 Préparer le câble : retirez la gaine du PTT-298 sur 3 à 4 centimètres et dénudez légèrement chaque conducteur.
- 🎯 Identifier les paires : localisez les quatre paires torsadées du câble et vérifiez leur correspondance couleur.
- 📍 Insérer les fils : positionnez chaque conducteur dans la broche correspondante selon le tableau PTT-298/RJ45 norme B.
- ✂️ Couper l’excédent : utilisez la pince coupante pour éliminer soigneusement tout fil qui dépasse de la base du connecteur.
- 🔒 Refermer le connecteur : enfoncez doucement le connecteur jusqu’à entendre un clic ou sentir une résistance légère.
- 🧪 Tester avant finition : vérifiez la transmission avant de revisser définitivement la prise.
- ✅ Fixer la prise : Une fois validée, revissez les deux vis pour fixer définitivement le connecteur dans le boîtier.
La précision revêt une importance capitale à cette étape. Chaque fil doit être coupé suffisamment court pour permettre la fermeture du connecteur, sans être trop court au point de risquer un décrochage. Une longueur de quelques millimètres seulement—entre 5 et 10 millimètres—au-delà de la base du connecteur représente le standard optimal.
L’erreur la plus courante consiste à forcer excessivement la fermeture du connecteur. Si vous rencontrez une résistance, ne forcez pas : ouvrez à nouveau la prise et vérifiez que chaque fil est correctement positionné et suffisamment court. Une prise bien câblée se ferme avec une légère pression, sans nécessiter d’efforts significatifs.
⚙️ Considérations importantes pour une transmission optimale
Au-delà du respect strict de la norme de câblage, plusieurs facteurs matériels impactent directement la qualité de la transmission. Le blindage du câble PTT-298 n’offre généralement qu’une protection limitée comparé aux câbles Ethernet de catégories 5e ou 6. Cette vulnérabilité aux interférences électromagnétiques signifie que votre installation demeure susceptible de capturer du bruit ambiant si elle traverse des zones riches en équipements électriques (panneaux d’une multitude de disjoncteurs, transformateurs, conduits d’électricité)
La distance de la liaison constitue également une variable critique. Au-delà de 20 à 30 mètres, la dégradation du signal s’accentue, même avec un câblage impeccable. Des installations dépassant 50 mètres risquent de générer des débits bien inférieurs au potentiel théorique de 1 Gbit/s. Si vous ignorez la longueur exacte de votre câblage, consultez un plan de l’habitation ou tracez physiquement le trajet du câble pour estimer cette distance.
La qualité des connecteurs eux-mêmes joue un rôle non négligeable. Les connecteurs bon marché ou usés peuvent présenter des contacts insuffisamment serrés, générant de la résistance ou des micro-interruptions. Si possible, investissez dans des connecteurs RJ45 de bonne réputation, reconnaissables à une construction robuste et à des ressorts internes bien visibles.
🏠 Câblage au niveau du tableau de distribution réseau
L’installation de modules RJ45 au tableau de distribution implique d’aligner les conducteurs du PTT-298 sur les broches du connecteur RJ45, de vérifier que la gaine du câble remonte jusqu’à l’entrée du module, puis de sécuriser l’ensemble dans le support sans laisser de fils dénudés apparents.
L’autre extrémité de votre infrastructure—le tableau Schneider Electric, Hager ou équivalent—nécessite une approche similaire mais dans un contexte différent. Les modules RJ45 intégrés dans ces tableaux épousent généralement une forme de disjoncteur standard, permettant une extraction aisée et une manipulation directe du connecteur RJ45 interne.
Pour accéder au module, localisez la languette de retrait en plastique, généralement située à la base ou sur un côté du module. Tirez doucement vers le bas ou vers l’avant selon la conception : le module devrait se détacher de son logement sans résistance excessive. Une fois extrait, examinez la structure : vous découvrirez un support plastique contenant un connecteur RJ45 femelle standard, exactement identique à celui d’une prise murale—une similitude qui simplifie grandement l’opération.
L’extraction du connecteur RJ45 du support plastique varie selon le fabricant. Observez la conception du support : des encoches ou des clips maintiennent généralement le connecteur. Appuyez délicatement sur ces points de maintien pour libérer le connecteur. Une fois libre, le processus de câblage s’effectue exactement comme pour une prise murale : identification des paires PTT-298, alignement avec les broches RJ45 norme B, insertion des conducteurs et coupe de l’excédent.
📌 Procédure d’installation au niveau du tableau
Une fois le connecteur câblé correctement, ne le fermez pas immédiatement. Auparavant, assurez-vous que la gaine du câble PTT-298 remonte jusqu’à l’entrée du module RJ45. Cette disposition crée une protection supplémentaire et améliore l’apparence générale de l’installation. Certaines installations négligent ce détail, laissant des conducteurs dénudés inutilement exposés—une pratique à éviter pour des raisons de sécurité et d’esthétique.
Refermez le connecteur RJ45 avec la même retenue que pour une prise murale. Positionnez-le ensuite dans le support plastique, puis réinstallez l’ensemble dans le tableau. Le module devrait s’encliqueter dans son logement avec un clic perceptible, indiquant un positionnement correct. Si vous rencontrez une résistance, ne forcez pas : vérifiez l’orientation du module et assurez-vous qu’aucun conducteur ne dépasse excessivement.
Une installation correcte au niveau du tableau crée une architecture symétrique et professionnelle. Tous les modules RJ45 doivent être câblés selon le même principe, idéalement avec une documentation claire identifiant chaque module et sa destination (salon, chambre, bureau, etc.). Cette rigueur facilitera les diagnostics ultérieurs et les interventions de maintenance.
🔗 L’étape cruciale de l’interconnexion via switch
Contrairement à une conception courante, l’installation de câbles RJ45 dans un tableau ne crée pas automatiquement un réseau informatique fonctionnel. Les prises ne communiquent pas entre elles simplement parce qu’elles sont physiquement présentes : elles ne sont que des terminaisons d’un câblage passif. Pour que deux équipements puissent échanger des données, un élément actif devient indispensable : un switch Ethernet (commutateur réseau).
Un switch reçoit les signaux en provenance de chaque prise, les interprète selon le protocole Ethernet, et les achemine vers le destinataire approprié. Sans switch, deux ordinateurs connectés à deux prises distinctes resteraient hermétiquement isolés, incapables d’établir le moindre lien. L’insertion d’un switch dans le tableau transforme l’infrastructure passive en véritable réseau actif.
Plusieurs options s’offrent selon vos contraintes. Un switch 8 ports Gigabit compact, comme ceux proposés par Netgear à prix raisonnable (environ 20 à 30 euros), suffit pour la majorité des installations résidentielles. Schneider Electric propose également un switch propriétaire de 5 ports destiné aux tableaux LexCom, bien que son coût soit sensiblement plus élevé (au-delà de 60 euros). Pour les installations plus ambitieuses, une baie informatique dédiée avec panneau de brassage professionnel offre une scalabilité supérieure et facilite l’intégration d’équipements sensibles comme les onduleurs ou les serveurs NAS.
Cette étape franchit la limite entre un câblage inerte et une véritable infrastructure réseau domestique efficace. C’est à ce stade que votre investissement en câblage PTT-298 se concrétise en performance réelle, permettant le streaming fluide, le partage de fichiers rapide et l’intégration d’équipements domotiques sans latence.

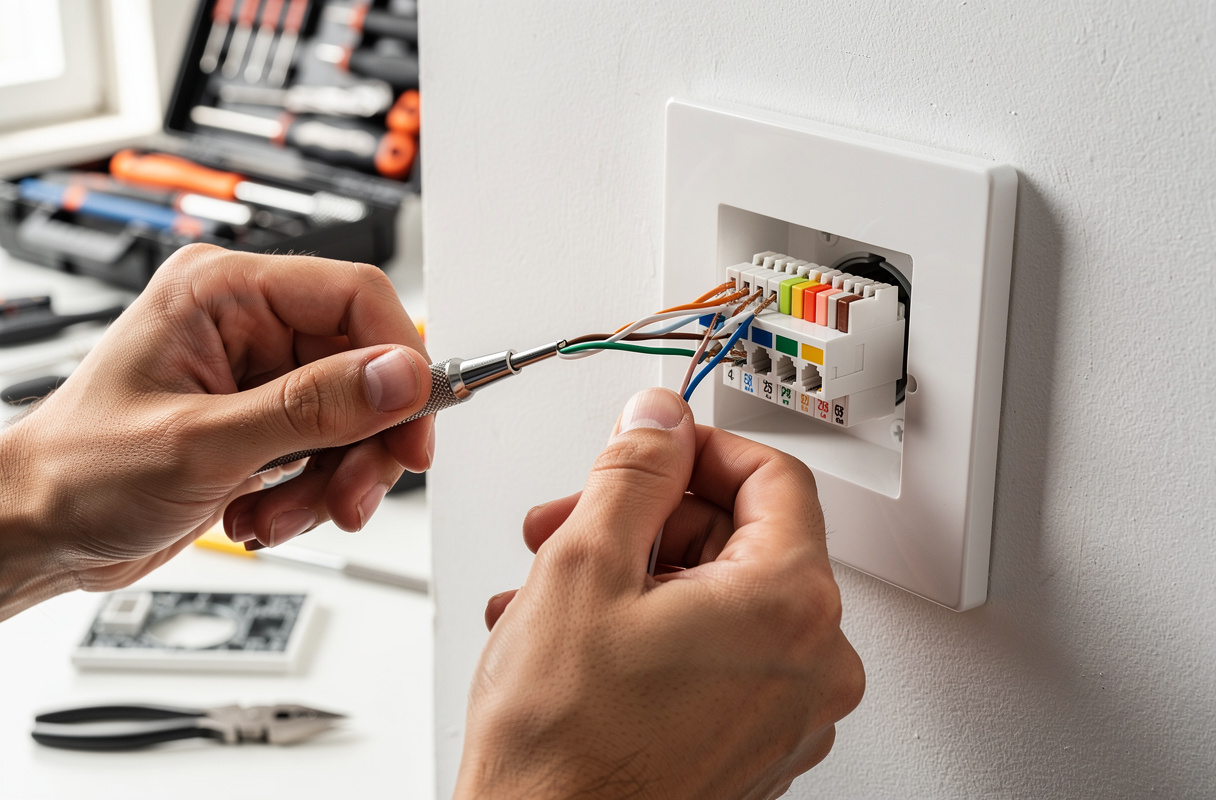

Ce guide pratique dédié au câblage PTT-298 vous accompagne pour installer un réseau domestique fiable
✅ Validation et optimisation de votre réseau PTT-298
La validation d’un réseau sur câble PTT-298 s’effectue en testant chaque prise avec un ordinateur ou un testeur de câble pour vérifier la vitesse de connexion et la continuité électrique, permettant d’identifier les erreurs de câblage ou les limitations dues à la longueur ou à la qualité du câble.
Une fois l’intégralité du câblage complété, la phase de validation détermine le succès réel de votre installation. Avant de déclarer victoire et de refermer définitivement tous les panneaux, testez chaque prise individuellement. Cette diligence prévient les déceptions ultérieures et identifie rapidement les points faibles nécessitant une intervention corrective.
Le test le plus simple consiste à connecter un ordinateur directement à une prise, via un câble RJ45 standard, et à consulter les propriétés de la connexion réseau. L’interface affichera la vitesse négociée du lien : 10 Mbit/s, 100 Mbit/s ou 1 Gbit/s. Cette information révèle immédiatement l’état de la prise. Un lien à 10 Mbit/s indique généralement une erreur de câblage ou une qualité de transmission dégradée, justifiant une intervention pour vérifier et corriger le câblage.
Les testeurs de câble spécialisés—disponibles à des prix abordables auprès de distributeurs d’électronique—permettent une diagnostic plus approfondie. Ces appareils vérifient la continuité électrique, détectent les courts-circuits, identifient les paires inversées et signalent les ouvertures de circuit. Une telle analyse fournit des données objectives sur la qualité de chaque liaison, dépassant l’information purement fonctionnelle d’une vitesse négociée.
Un test de débit applicatif représente également une validation pertinente. Transférez un fichier volumineux entre deux équipements connectés au réseau via différentes prises, en mesurant la vitesse de transfert. Une performance cohérente et proche de 1 Gbit/s théorique (soit environ 125 Mégaoctets par seconde en pratique) confirme que votre installation atteint son potentiel maximal.
🎯 Diagnostiquer les prises défaillantes ou sous-performantes
Si une prise affiche une vitesse inférieure à 1 Gbit/s, plusieurs causes peuvent être responsables. La première hypothèse à explorer consiste à redémonter la prise murale et vérifier le câblage. Avec le recul et une deuxième inspection détaillée, des erreurs initialement imperceptibles deviennent souvent évidentes : un fil mal inséré, un conducteur trop long gênant la fermeture du connecteur, ou une paire inversée.
Les installations ayant déjà démontré leur capacité à atteindre 1 Gbit/s sur d’autres prises, puis connaissant une défaillance localisée, voient généralement leur problème résolu après une nouvelle mise en place minutieuse. Cette observation suggère que la qualité du câblage initial prime sur la qualité intrinsèque du câble lui-même. Un PTT-298 correctement installé offre de bien meilleures performances qu’un câble Ethernet 6 mal câblé.
Si une prise reste stubbornément bloquée à 100 Mbit/s ou 10 Mbit/s, même après correction, suspectez une longueur de câble excessive. Vérifiez le trajet du câble entre la prise murale et le tableau. Si cette distance excède sensiblement 50 mètres ou emprunte un chemin complexe traversant des sources d’interférences, la dégradation devient quasi inévitable. Dans ce cas, l’envisagement d’un tirage de câble Ethernet neuf de catégorie 6 ou 7 pour cette liaison unique peut se justifier.
La stabilité de la connexion importe autant que sa vitesse initiale. Une prise fluctuant entre 100 Mbit/s et 1 Gbit/s indique une contact instable ou une susceptibilité élevée aux interférences. Serrez légèrement le câble contre le boîtier de connexion et éloignez-le des sources potentielles de perturbation (câbles d’alimentation électrique, convertisseurs de puissance, équipements RF). Ces ajustements simples résolvent fréquemment les instabilités.
🌍 Considérations environnementales et futures extensions
Le câblage PTT-298, une fois maîtrisé, crée les fondations d’une infrastructure réseau domestique évolutive. Bien que ce câble représente un compromis entre la facilité d’utilisation et la performance théorique maximale, il autorise des décisions futures plus avisées. Vous pouvez progressivement améliorer votre réseau en remplaçant les liaisons critiques ou longues par du câble Ethernet de catégorie 6, tandis que les câbles courts et moins importants conservent le PTT-298 existant.
Cette approche progressive offre un équilibre pragmatique entre l’immédiateté (réseau opérationnel aujourd’hui) et la perfection (câblage optimal demain). Des profils d’utilisation variés justifient cette stratégie : un home cinéma ou un serveur NAS reliés par un câble court en PTT-298 fonctionnent admirablement bien, tandis qu’une prise éloignée pour un téléphone IP ou une caméra de surveillance tolère mieux les limitations de ce type de câblage.
L’avenir de votre installation dépend largement de votre vision à long terme. Si vous prévoyez de moderniser votre logement, d’installer une domotique sophistiquée ou d’accueillir des débits futurs plus exigeants, investissez dès maintenant dans un câblage neuf de meilleure qualité pour les liaisons à haut débit. À l’inverse, si votre réseau actuel en PTT-298 satisfait pleinement vos besoins, contentez-vous de son maintien méticuleux et de tests réguliers pour détecter toute dégradation.
La documentation joue également un rôle souvent sous-estimé. Établissez un plan identifiant chaque prise murale, sa destination, et son état de performance. Cette documentation devient invaluable lors de diagnostics ultérieurs ou lors d’interventions de maintenance. Une simple feuille de papier conservée près du tableau suffit : prise salon = 1 Gbit/s OK, prise chambre = 100 Mbit/s en cours de correction, etc.
Convertir un réseau téléphonique PTT-298 en infrastructure Ethernet moderne demande rigueur, patience et une compréhension claire des principes de transmission. Cependant, les bénéfices justifient amplement cet investissement en attention et en effort : connectivité réseau à haut débit sans refonte complète du bâtiment, coûts maîtrisés et satisfaction de réussir une modernisation technique de qualité. Cette approche méthodique transforme une limitation en opportunité, illustrant comment l’ingénierie pragmatique résout les défis concrets du quotidien.
